侧扫声纳系统EdgeTech 4125P

4125侧扫声纳系统EdgeTech

4125P型侧扫声纳采用*新的CHIRP全频谱线性调频技术，比起老旧型号在分辨率、信噪比有更优表现，线性调频（LFM）是一种不需要伪随机编码序列的扩展频谱调制技术。因为线性调频信号占用的频带宽度远大于信息带宽，所以也可以获得很大的系统处理增益。线性调频信号也称为鸟声（Chirp）信号，因为其频谱带宽落于可听范围，听着像鸟声，所以又称Chirp扩展频谱（CSS）技术。LFM技术在雷达、声纳技术中有广泛应用，例如，在雷达定位技术中，它可用来增大射频脉冲宽度、加大通信距离、提高平均发射功率，同时又保持足够的信号频谱宽度，不降低雷达的距离分辨率。主要常见应用包括声纳、雷达、多普勒效应。为了能够测量长距离又保留时间的分辨率，雷达需要短时间的脉冲波但是又要持续的发射信号。线性调频可以同时保留连续信号和脉冲的特性，因此被应用在雷达和声纳探测上。

4125P每侧的声呐阵由2段组成，一段长30cm，另一段长60cm。当启用高分辨率模式时，系统把这二段声呐阵串联成一个90cm的长阵。阵越长，波束角越小，则分辨率越高。这种模式为常用的工作模式,通过加长阵列(90cm)可获得更高分辨率,是探测海底小目标的佳工具所以在当量程为近程时，4125P将自动启用CW波测量，整个声纳阵列的动态分配均由软件自动识别操作，无需人工过多干预。

4125侧扫声纳系统EdgeTech优点

1、双频同步技术，同时实现宽扫测范围及高分辨率成像

2、Chirp调频信号和CW连续脉冲信号可实时在线切换

3、内置姿态传感器，可实时显示拖鱼水下姿态及方位等特点，如有需要还可预留磁力、高度、超短基线等接口，以实现对相关传感器的全方兼容

原材料和配件质量

拖鱼质量：拖鱼采用专用不锈钢外壳，保证海洋高盐高腐蚀的复杂环境下安全长期使用，不因外壳锈蚀损坏仪器以及内部声纳、传感器系统部件，同时兼顾仪器便携性。

多芯电缆：同轴电缆， 电缆长度50米。赋予PU外壳与凯夫拉纤维加强，kevlar(R)纤维有极高的强度，大于28克/旦，是优质钢材的5-6倍，模量是钢材或玻璃纤维的2-3倍，韧性是钢材的2倍，而重量仅为钢材的1/5。凯夫拉英文原名KEVLAR，也译作凯芙拉。是美国杜邦（Dupont）公司研制的一种纤维材料产品的品牌名，材料原名叫“聚对苯二甲酰对苯二胺”。其连续使用温度范围极宽，在﹣196。C至204℃范围内可长期正常运行。在150℃下的收缩率为0，在560℃的高温下不分解不熔化。

供电系统

系统超低功耗设计，既可以采用交流供电，也可用蓄电池逆变，供电系统能够在几分钟内快速配置并且只需要12-24 VDC 作为电源，蓄电池也适用。

为了给客户提供优质体验，我司长期备有该设备所需备品备件，设有专门服务部门，广州市内可在24小时内上门更换备件模块，保证客户项目顺利实施。

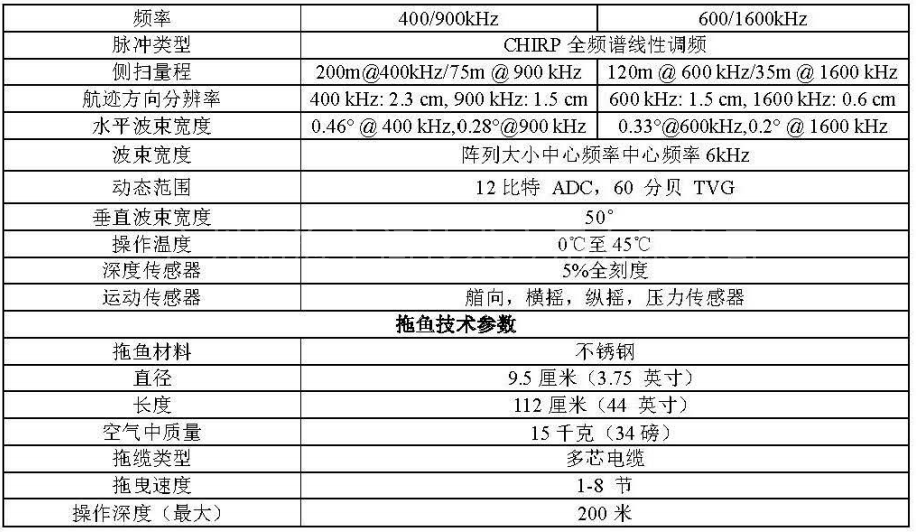

• 4125 双频( 400/900 fz) (600/1600 fz) 拖鱼选择

• 200m额定深度

• 合成主干维加固拖缆

• 肉置深度/姿态传感器

• 轻量级拖鱼

• 带笔记本电脑的便携式甲板处理 单元

• 直流或交流供电

  应用

• 地质灾害调查

• 地质/地层调查

• 航线调查

• 考古调查

• 搜索修复

•港口安全
